Секреты шильдика: как безошибочно выбрать мотор для пылесоса по его маркировке

Пылесос внезапно загудел, запахло лаком, тяга упала, и стало ясно — мотор дожил своё. Самая частая мысль в этот момент звучит так: где взять замену, чтобы всё подошло с первого раза. Решение лежит прямо на корпусе двигателя и в паспорте устройства. Нужна только аккуратность, немного измерений и умение читать маркировку.

Зачем вообще смотреть на маркировку, а не просто взять мотор “помощнее”

Двигатель в бытовом пылесосе — это не просто “коробочка с крыльчаткой”, а согласованный по геометрии, охлаждению и электрике узел. Он работает в связке с кожухом, фильтрами и воздуховодами, поэтому избыточная мощность или неподходящая конфигурация оборачиваются шумом, перегревом и быстрым износом. Маркировка экономит деньги и время: она подсказывает точные параметры совместимости.

Выбор “на глаз” часто приводит к мелким несовпадениям, которые вылезают в сборке. На миллиметр больше диаметр турбины — и крышка не закроется. Иная схема охлаждения — и пыль полетит в щели. Метка на шильдике расписывает всё важное, от напряжения до типа выхлопа.

Где искать нужные цифры и буквы

Первая точка — шильдик самого мотора. Обычно это наклейка или металлическая пластина на статоре. Там указывают напряжение, частоту, потребляемую мощность, тип серии и иногда схемный номер производителя. Если шильдик стёрся, часть данных можно восстановить по сопутствующим признакам и замерам.

Вторая точка — табличка на корпусе пылесоса. На ней производитель нередко шифрует номер сборки двигателя или допускаемые варианты узлов. Помогают и сервисные мануалы, а также каталоги запчастей, где напротив модели пылесоса приводится заводской артикул двигателя и его кроссы на аналоги.

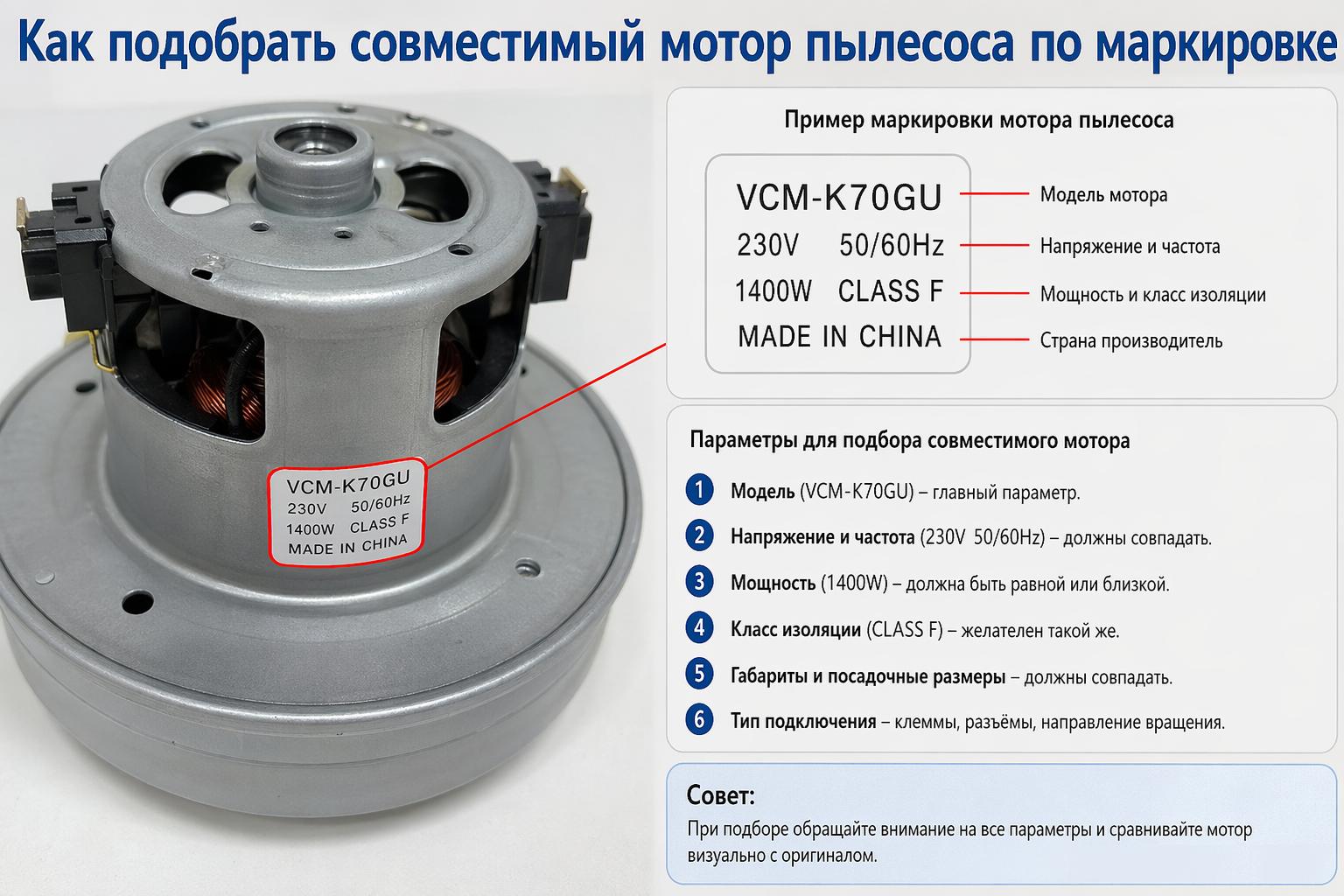

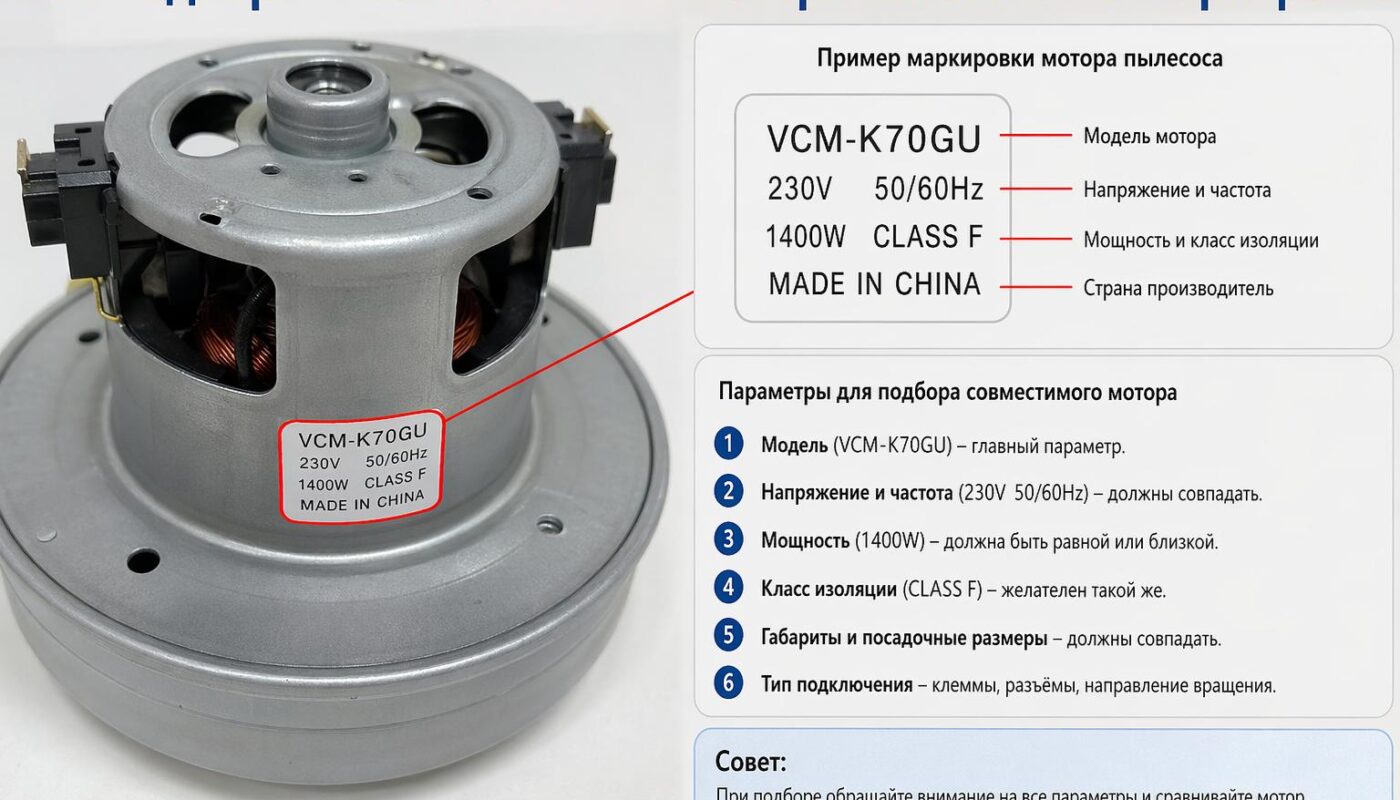

Что означает маркировка на моторе

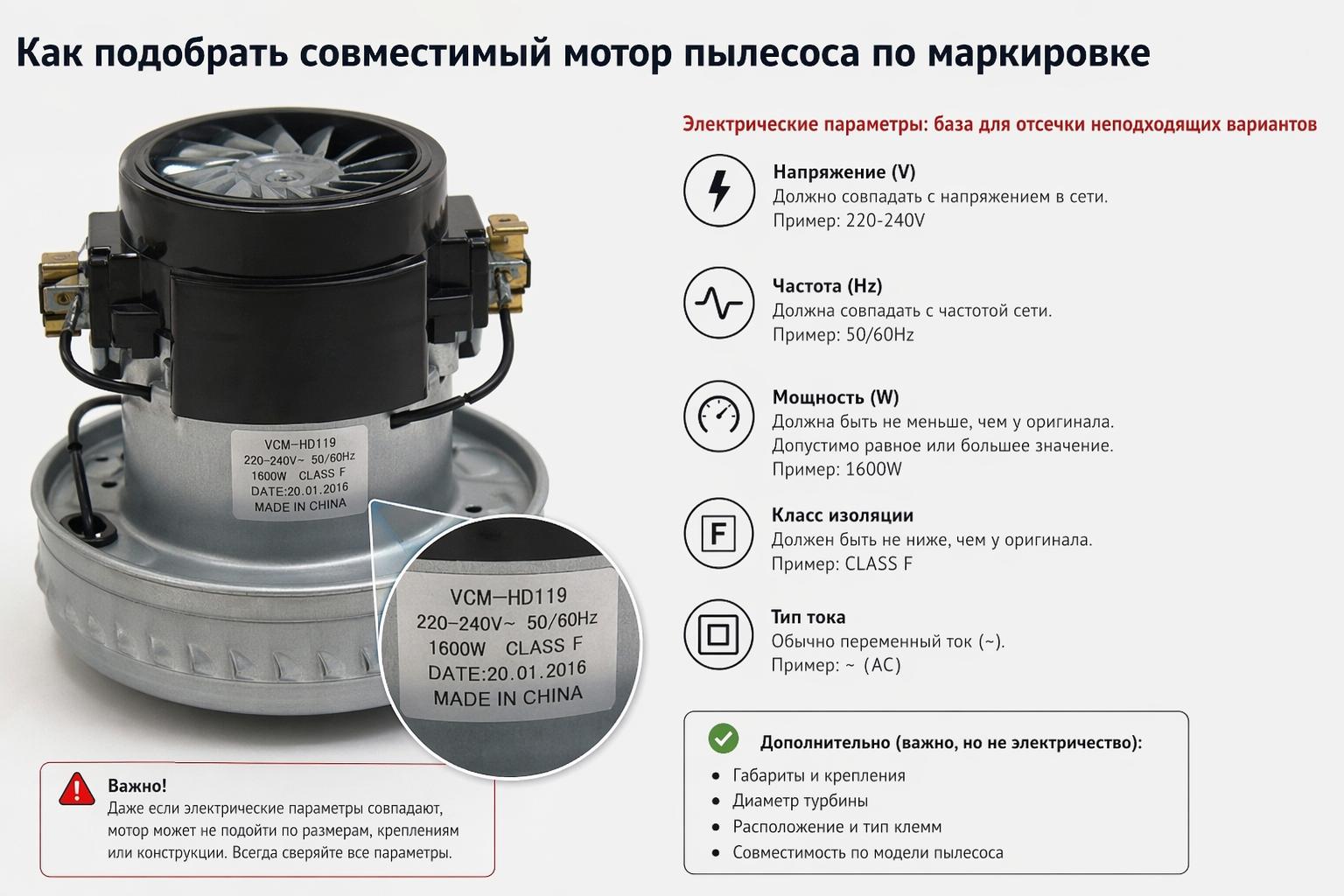

Электрические параметры: база для отсечки неподходящих вариантов

На этикетке вы почти всегда увидите напряжение и частоту. Для России и большинства стран Европы это 220–240 В и 50/60 Гц. Мощность указывается как входная, например 1400, 1600, 1800, 2000 Вт. Сразу отметайте моторы под 110–120 В, они не для нашей сети. Класс изоляции и метка термозащиты встречаются как TF, TCO или Thermal Protector.

Показатель ваттности соблазняет взять “с запасом”, но не спешите. Корпус пылесоса рассчитан на определённый воздушный поток и разрежение. Слишком мощный двигатель создаст лишнюю турбулентность, а фильтры начнут забиваться быстрее. Лучше ориентироваться на номинал вашего аппарата плюс небольшой допуск, если производитель это допускает.

Геометрия и монтаж: диаметры, высота, посадочные элементы

Ключевые размеры — диаметр турбины (корпуса крыльчатки), общая высота узла и тип основания. У бытовых пылесосов часто встречаются диаметры 120, 130, 135 и 145 мм. Высота важна для того, чтобы крышка и кожухи встали на место без зазоров. Проверяйте, как именно крепится мотор в корзине: через нижнюю тарелку, через резиновый демпфер или в пружинных лапах.

Посадочные точки различаются: где-то опора — ровная полка, где-то предусмотрены фиксаторы, а иногда силовой набор корпуса обжимает мотор по окружности. Толщина резинового уплотнителя и форма лабиринтной прокладки тоже влияют на сборку. Эти вещи по маркировке не всегда видны, поэтому рулетка и штангенциркуль — лучшие друзья.

Охлаждение и выхлоп: сквозной или байпасный

Конструктивно бытовые моторы делятся на сквозные и байпасные. В сквозном типе весь поток, что втягивает пылесос, проходит через турбину и охлаждает двигатель по пути. У байпасного — отдельная крыльчатка для охлаждения, а основной поток отделён, что важно для влажной уборки и строительной пыли.

Узнать тип поможет форма выхлопа. У сквозного выхлоп в верхней части, он расходится по периметру. У байпасного есть боковой патрубок или улитка, через которую выдувается воздух охлаждения. Подменять один тип другим без переделок корпуса нельзя: рискуете перегреть узел или загнать влагу в обмотки.

Небольшая таблица-подсказка по шильдику

Эта сводка помогает быстро понять, на что смотреть в первую очередь, когда мотор уже в руках.

Параметр	Что означает	Как проверять при подборе
220–240 V, 50/60 Hz	Совместимость с сетью	Совпадение обязательно, без вариантов
Мощность, W	Входная мощность двигателя	Брать близкий к штатному номинал, допуск до +10%
Диаметр турбины	Посадка в корпусе	Снимать размер штангенциркулем по корпусу крыльчатки
Высота узла	Закрытие крышек и кожухов	Мерить от основания до верхней точки
Тип: сквозной/байпасный	Схема охлаждения	Смотреть на выхлоп, наличие бокового патрубка
1 или 2 ступени	Число крыльчаток	Двухступенчатый даёт больше разрежения при той же мощности
TF, TCO	Термозащита	Проверить наличие биметаллического предохранителя

Как подбирать совместимый двигатель по меткам и замерам: пошаговый алгоритм

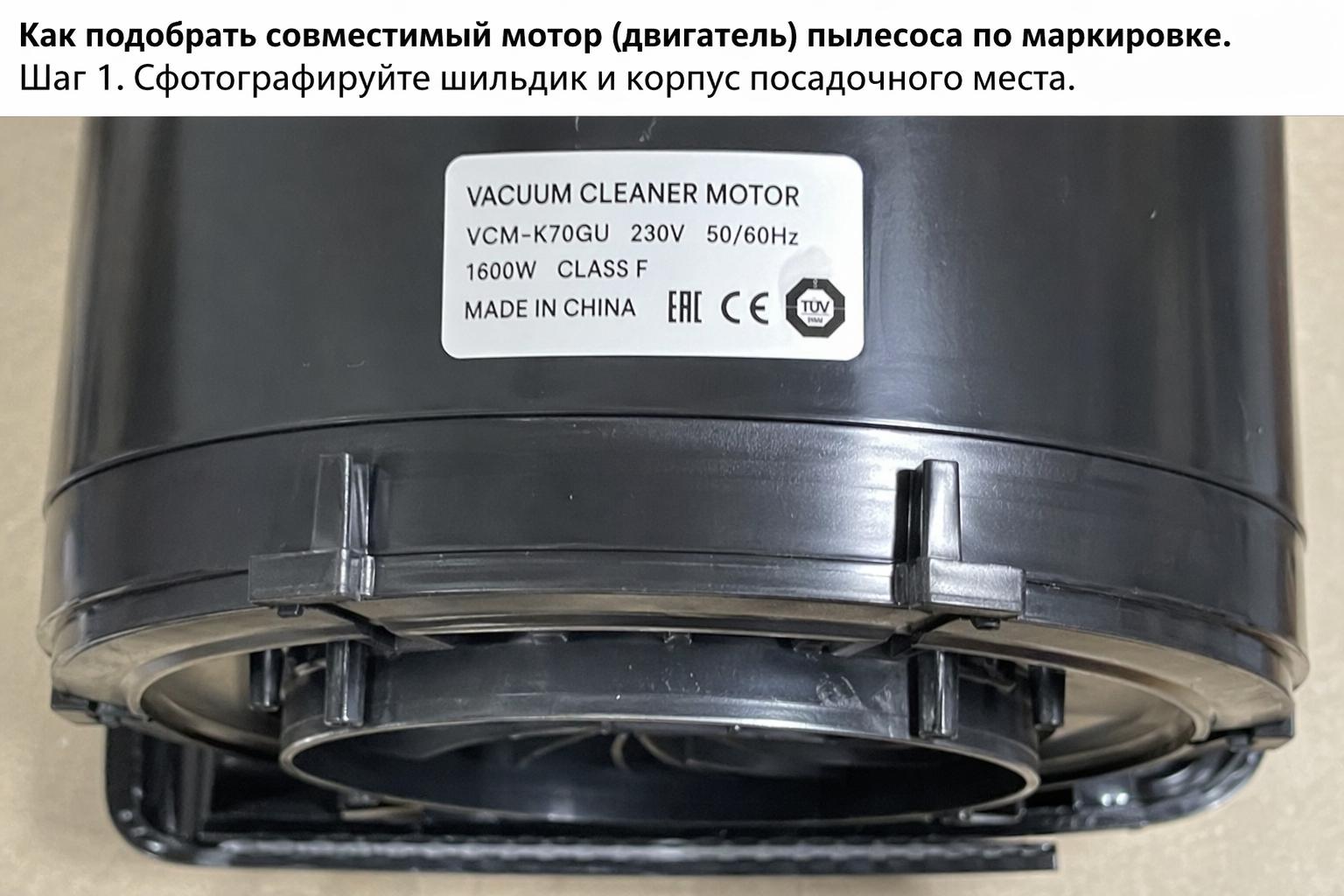

Шаг 1. Сфотографируйте шильдик и корпус посадочного места

Чёткие фото этикетки и корзины помогут сверить детали позже. Снимите проводку и расположение клемм, чтобы позже не гадать, где плюс и ноль. Ещё одно фото сделайте с рулеткой рядом, на память о размерах.

Шаг 2. Снимите три ключевых размера

Диаметр турбины, общая высота и ширина опорной тарелки — три кита совместимости. Если у мотора боковой патрубок, промерьте его диаметр и положение относительно крепёжных точек. Эти же данные пригодятся, если захотите перейти на более производительный, но габаритно совместимый узел.

Шаг 3. Определите тип охлаждения и число ступеней

Посмотрите, сквозной ли мотор или байпасный, есть ли боковой выхлоп. Подсчитайте ступени турбины: одна или две. В быту чаще ставят сквозные, а у моющих и строительных — байпасные с боковым выхлопом.

Шаг 4. Сверьте электрические параметры

Напряжение должно совпадать полностью, частота в бытовом сегменте универсальна. Мощность выбирайте максимально близкую к штатной. Если модель живёт на 1600 Вт, не стоит прыгать сразу на 2200 Вт ради “тяги”.

Шаг 5. Смотрите на мелочи: клеммы, подшипники, термопредохранитель

Стандарт клемм — 6,3 мм под “мама”, но встречаются варианты. Хорошие моторы идут с подшипниками 608 ZZ или RS от внятных производителей и с термопредохранителем, спрятанным под термоусадкой. Эти детали определяют срок службы так же сильно, как и мощность.

Личный опыт: как спас пылесос добросовестный шильдик и штангенциркуль

У меня однажды умер мотор в старом пылесосе, который честно пережил ремонт квартиры. Шильдик был частично стёрт, но сохранились напряжение, частота и первые символы серии. Я промерил диаметр турбины — оказался 135 мм, высота была ниже типичной на пару миллиметров из‑за тонкого резинового кольца.

В каталоге запчастей нашёл два близких аналога. Выбрал двухступенчатый с той же мощностью и сквозным охлаждением. Родное уплотнительное кольцо пересадил на новый мотор, и он сел как родной. По шуму стало даже тише, а тяга выросла, потому что изношенная турбина на старом двигателе теряла эффективность.

Замена электромотора в пылесосе: подготовка рабочего места и безопасная разборка

Перед началом разрядите статическое электричество и убедитесь, что вилка вынута из розетки. Фильтры и мешок лучше снять и выбросить, чтобы пыль не разлеталась по комнате. Работайте на столе, где винты не укатятся, а пластиковые защёлки не сломаются от неловкого движения.

Снимайте крышки по периметру, ищите спрятанные саморезы под заглушками и наклейками. Не рвите провода от кнопки и регулятора: сфотографируйте маршрут жгута, чтобы потом уложить его в штатные канавки. Корзина мотора обычно держится на нескольких саморезах и резиновом уплотнителе, иногда дополнительно склеена двусторонним скотчем.

Какие параметры важнее других: приоритеты без лишних догадок

Самые критичные пункты — напряжение, тип охлаждения и диаметр турбины. Если они совпали, уже хорошо. Далее смотрим на высоту узла и основу крепления. Эти критерии влияют на сборку и герметичность тракта.

Мощность и число ступеней — уже тонкая настройка. Для компактных пылесосов лучше оставить штатный уровень, чтобы не страдали шум и температура. Для полноразмерных моделей допустим небольшой шаг вверх, если корпус позволяет и фильтрация не “захлебнётся”.

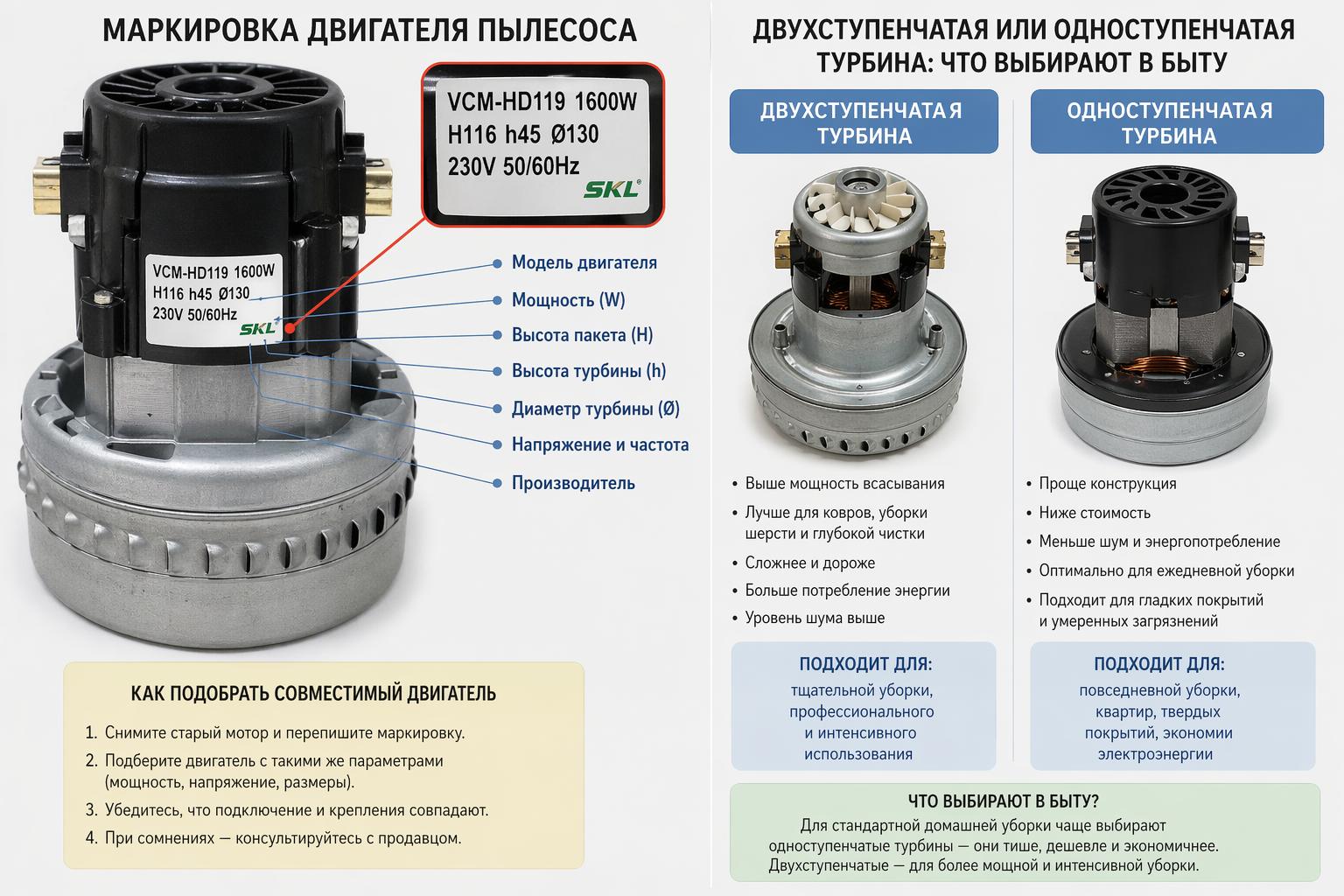

Двухступенчатая или одноступенчатая турбина: что выбирают в быту

Одноступенчатые моторы проще и дешевле, чаще попадаются в недорогих моделях. Двухступенчатые увеличивают разрежение на том же расходе, и пылесос заметно живее вытягивает ковры. На слух двухступенчатые могут звучать чуть звонче, но при правильной балансировке разница минимальна.

Менять тип турбины без учёта фильтров и шумоизоляции не стоит. Если штатный пылесос был “тихим”, добавка разрежения способна изменить акустику в худшую сторону. Баланс важнее, чем фанатометрия на ваттах.

Подшипники, щётки, коллектор: мелкие детали, которые определяют ресурс

Подшипники 608 ZZ/RS — рабочий стандарт для таких моторов. Лучше, если стоят изделия известных производителей или хотя бы аккуратно прессованные аналоги без люфта. Лёгкий шелест на новом моторе допустим, но рокот и перекат шариков — тревожный сигнал.

Щётки в новых двигателях притираются в первые часы работы. Я всегда запускаю устройство на холостом ходу на 10–15 минут, чтобы уголь равномерно лег на коллектор. Искрение при этом небольшое, без огненных дуг и запаха гари. Если искры сыплются, проверьте правильность подключения и чистоту воздушного тракта.

Совместимость с брендами: где просто, а где есть подводные камни

Philips, Samsung, LG, Rowenta, Bosch, Electrolux часто используют типовые сквозные моторы с диаметрами турбины 130–135 мм. Внутри линеек бывают отличия по высоте и типу корзины, но это решается подбором уплотнителя. Редкие модели полагаются на особые корпуса или фильтры тонкой очистки, которые требуют точного соответствия высоты и выхлопа.

У моющих пылесосов и строительных пылесосов чаще ставят байпасные двигатели с боковым патрубком. В таких системах переход на сквозной тип противопоказан. У Dyson и некоторых премиальных решений применяются бесщёточные или интегрированные узлы, которые нерентабельно заменять на универсальные аналоги.

Примеры подбора: из практики сервисной стойки

Случай первый. Бытовой пылесос со сквозным мотором 1600 Вт и диаметром турбины 130 мм. Клиент хотел взять 2000 Вт “чтобы сильнее тянул”. В корпус мотор встал, но шум вырос, а после двух недель фильтр тонкой очистки потерял форму. Вернули штатную мощность, и пылесос стал снова “дружелюбным”.

Случай второй. Моющий пылесос с боковым выхлопом, старый байпасный двигатель выгорел. Предлагали “универсальный” через адаптер, но по выхлопу он не совпал, и корпус грелся. Взяли байпасный с тем же положением патрубка, и проблема исчезла.

Проводка и клеммы: чтобы не перепутать и не устроить короткое замыкание

Стандарт — две клеммы под плоские разъёмы 6,3 мм. Иногда добавлен разъём термопредохранителя в разрыв одной из линий. Фиксируйте фото до снятия проводов и передавите разъёмы кримпером, если они слабо держатся.

Провода должны лежать в своих каналах и не тереться о крыльчатку охлаждения. Силовые кабели с надломами лучше заменить сразу. Изолента не спасает там, где нужен новый наконечник и обжим.

Уплотнения и акустика: как добиться “тихо и тяговито”

Уплотнительное кольцо между корзиной мотора и пластиковым корпусом — маленькая деталь, но через неё уходит половина тяги, если оно подсело. Перенесите старое кольцо на новый двигатель или подберите аналог по толщине и жёсткости. Даже миллиметровая щель даёт свист и потерю вакуума.

Шумоизоляция у некоторых моделей выполнена из войлока или поролона. Если она отсырела или рассыпалась, замените на материал с похожей плотностью. Только не перекрывайте охлаждающие окна двигателя, иначе вы повысите температуру узла.

Проверка после сборки: короткий чек-лист

• Свободно ли вращается крыльчатка и нет ли посторонних звуков при прокручивании рукой;
• Все ли клеммы сидят плотно, нет ли оголённых участков;
• Собран ли воздушный тракт без щелей, стоят ли фильтры;
• Пробный запуск на 1–2 минуты без нагрузки, затем 10 минут на средних оборотах;
• Отсутствие запаха гари, минимальное искрение под щётками, ровный звук.

Когда нужен точный оригинал, а не аналог

Иногда корпус и посадочные места настолько специфичны, что универсал не сядет без доработок. Это касается компактных моделей со сложной аэродинамикой и некоторых премиальных серий с бесщёточными двигателями. В таких случаях ищите заводской артикул двигателя и подбирайте по кросс-номерам.

Если на шильдике есть редкая серия и нестандартный диаметр турбины, экономия на аналоге может обернуться переделкой половины корпуса. Любая “подрезка” пластика вокруг мотора — риск перегрева и дребезга. Точный оригинал здесь выигрывает по совокупности факторов.

Как читать каталоги и кроссы без путаницы

В каталогах встречаются строки вида “модель пылесоса — артикул мотора — параметры”. Сверяйте не только артикул, но и три ключевых размера, а также тип охлаждения. Даже у одного артикула могут быть разные ревизии по высоте и выхлопу.

Обращайте внимание на примечания к ревизиям. Иногда поставщик указывает “заменяется на…” с уточнением по уплотнителю или кольцу. Это не маркетинг, а реальный совет: с нужным кольцом мотор встанет без доработок.

Где покупать и как отличить качественный мотор от посредственного

Хороший признак — понятный шильдик, без кривых шрифтов и с полным набором параметров. Упаковка защищает вал и клеммы, в комплекте лежит хотя бы простая инструкция. Разъёмы не болтаются, а крыльчатка не задевает кожух при лёгком покачивании.

Если есть возможность, выбирайте поставщика с отзывами и гарантией. Полезно смотреть обзоры с замерами тока и уровня шума. Даже однотипные двигатели от разных производителей ведут себя по-разному из‑за балансировки и качества подшипников.

Обкатка щёток и первый месяц эксплуатации

После замены полезно дать мотору поработать на средней мощности 20–30 минут с перерывами. Щётки притрутся, звук станет мягче, а коллектор покроется ровной плёнкой. В это время следите за температурой корпуса: еле тёплый — норма, горячий — сигнал проверить фильтры и герметичность.

Первые две недели не гоняйте пылесос на максимуме по полчаса подряд. Щадящий режим продлевает жизнь щёток и подшипников. Когда звук стабилизируется, можно возвращаться к обычному графику уборки.

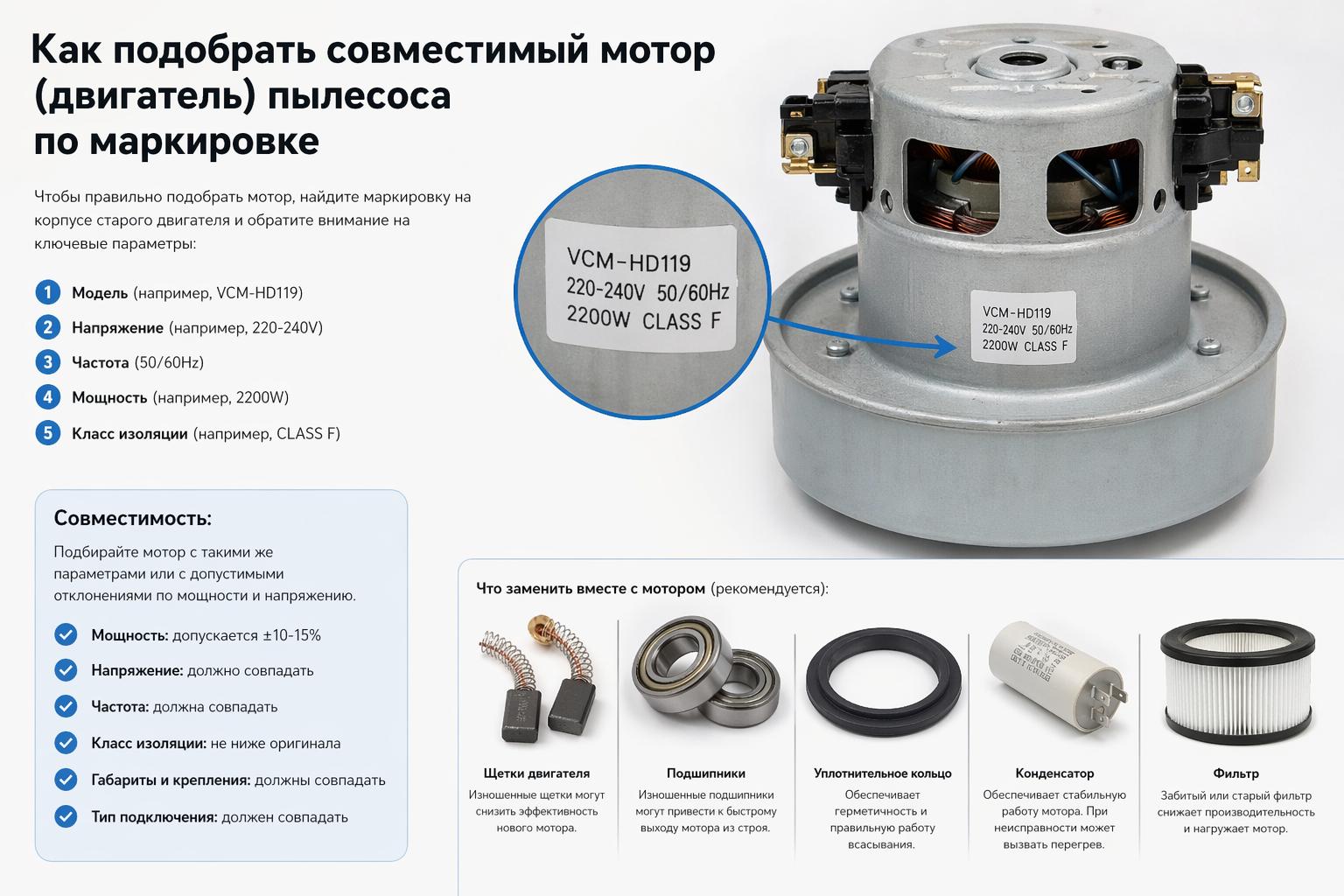

Небольшой список того, что лучше заменить вместе с мотором

• Уплотнительное кольцо корзины мотора;
• Фильтр тонкой очистки и моторный фильтр;
• Изношенные клеммы и надломанные провода;
• Поролоновые или войлочные шумопоглотители, если они отсырели.

Типичные ошибки при самостоятельном подборе

Первая — ориентироваться только на мощность, игнорируя геометрию и охлаждение. Вторая — путать байпасный двигатель со сквозным по фото из каталога, где не виден боковой патрубок. Третья — забывать про высоту узла и потом удивляться, почему крышка не закрывается.

Четвёртая — ставить старое просевшее уплотнение и терять тягу на ровном месте. Пятая — использовать случайные винты, которые цепляют крыльчатку и создают вибрацию. Шестая — собирать тракт с щелями, которые свистят и перегревают мотор из‑за недолёта воздуха через фильтры.

Мини-шпаргалка для подбора по месту

Сохраните эти проверки в телефоне перед походом в магазин. Они реально экономят время и нервы. Достаточно пройтись по пунктам и задать продавцу точные вопросы.

Вопрос	Цель
Какой диаметр турбины и высота узла у этого мотора	Геометрическая совместимость
Тип двигателя: сквозной или байпасный, сколько ступеней	Соответствие воздушному тракту
Есть ли термопредохранитель и какой тип клемм	Безопасность и простота подключения
Какие подшипники установлены	Прогноз по ресурсу и шуму
Чем этот артикул заменяет мой штатный, нужна ли другая прокладка	Понимание кросса и комплектности

Несколько слов о маркировках серий и “загадочных” кодах

Производители используют буквенно-цифровые серии для обозначения семейства. Эти коды не всегда раскрывают геометрию, зато помогают найти родственную модель с теми же параметрами. В каталогах рядом с серией обычно указан диаметр турбины и мощность, а также примечание о типе выхлопа.

Если код на шильдике не бьётся ни по одному каталогу, не сдавайтесь. Часто это внутренняя ревизия для конкретного бренда. Тогда выручат размеры и тип охлаждения. Они универсальны и позволяют подобрать аналог без гаданий.

Замена электромотора в пылесосе: нюансы, о которых редко пишут

Иногда в корпусе вокруг корзины остаётся пыльный “воротник” из старой прокладки. Он незаметен и мешает плотно посадить новый мотор. Аккуратно снимите его и протрите посадочное место спиртом, чтобы клей новой прокладки схватился.

Обратите внимание на направление вращения крыльчатки. У большинства универсальных двигателей оно фиксировано, и лопатки рассчитаны под конкретный поток. Если перепутать фазировку на моделях с электронной платой, можете получить странный свист и минимальную тягу.

Про ресурс и экономику: когда ремонт оправдан

Если пылесос цел в остальном, менять двигатель выгодно. Стоимость узла обычно в разы ниже нового аппарата той же тяги. При грамотной установке и свежих фильтрах вы получаете фактически обновлённую систему.

Смысл покупки нового устройства появляется, когда изношены щётки, крыльчатка, пластик посадки, электроника и корпус трещит. Тогда даже правильно выбранный мотор не спасёт общую конструкцию. Трезво оцените износ по совокупности признаков.

Куда девать старый мотор и как не навредить себе и дому

Старый двигатель не стоит хранить “на всякий случай”, он занимает место и пахнет лаком. Сдайте его в пункт приёма металлолома или отнесите в мастерскую для разборки на части. Там снимут медь и сталь, а опасные отходы утилизируют правильно.

Не включайте повреждённый мотор “на пару минут, чтобы проверить”. Между витками уже есть пробой, и он способен дотянуться до клемм. Это риск для сети и техники дома. Лучше один раз снять и заменить, чем играть в лотерею.

И ещё одна полезная ассоциация для запоминания кодов

Маркировки на моторах напоминают биржевые тикеры: короткие и ёмкие. Я иногда проверяю себя так же, как перед покупкой цифровых активов — сначала сверяю источник, потом параметры, затем отзывы. Если любите аналогии, глянуть свежие разборы в хороший криптовалютный блог бывает забавно: мозг привыкает быстро фильтровать инфошум и цепляться за цифры.

С моторами это работает схожим образом. Видите знакомый набор элементов на шильдике — уже понимаете, где ловушка, а где чистая вода. И рука сама тянется за штангенциркулем, а не за “самым мощным” вариантом на витрине.

Главная мысль для тех, кто торопится

Формула простая: совпало напряжение и тип охлаждения, подошли диаметр турбины и высота, а мощность близка к штатной — значит, вы почти у цели. Дальше закрепляем успех правильной прокладкой, аккуратной проводкой и пробным запуском. Замена электромотора в пылесосе превращается из квеста в рутинную, но понятную операцию.

Подобрать совместимый мотор по маркировке несложно, если не перепрыгивать через шаги и не вести себя как охотник за “ваттами любой ценой”. Шильдик подсказывает всё необходимое, а пару точных замеров расставляют точки над i. Итог радует: пылесос оживает, шумит в меру, тянет лучше прежнего и снова помогает наводить порядок дома.
