Разбираем пылесос Samsung без стресса: как аккуратно достать двигатель и вернуть технику к жизни

Если пылесос стал шуметь сильнее обычного, пахнуть гарью или вовсе замолчал, велик шанс, что дело в моторе. Пугаться не стоит: снять двигатель аккуратно можно и дома, если подойти к делу спокойно и последовательно. Я собрал в одном материале проверенные шаги и рабочие хитрости, которые помогут понять, как снять двигатель с пылесоса Samsung и ничего не сломать, а заодно избежать типичных ловушек при обратной сборке.

Мы пройдём путь от подготовки и поиска скрытых винтов до извлечения мотора из шумоизоляции, диагностики щёток и подшипников, а при необходимости затронем замену узла. Будет минимум лишних слов и максимум конкретики: что откручивать, где поддеть, к чему не прикасаться лишний раз. Поехали.

Зачем вообще лезть внутрь: когда это оправдано

Иногда проблема решается проще: забитый фильтр, переполненный циклон, сбитая щётка. Но если шум вырос, появился скрежет, свист или запах перегретого лака, виновником часто оказывается мотор или его окружающие элементы. Промедление в такой ситуации лишь усугубляет износ.

Разборка оправдана, если гарантия закончилась, сервис далеко или дорого, а руки растут из нужного места. Плюс вы увидите реальную картину: щётки сточены или нет, есть ли люфт вала, цел ли термопредохранитель. Это честная диагностика без гаданий.

Какие пылесосы Samsung разбираются похоже, а какие иначе

У Samsung несколько семейств. У подавляющего большинства классических напольных пылесосов с контейнером или мешком принцип один: мотор стоит в центре корпуса, утоплен в пенопластовый или резиновый кожух, к нему ведут два-три провода от платы и термопредохранителя. Доступ прикрыт крышками и защёлками, часть винтов прячется под декоративными элементами и фильтрами.

Иначе устроены вертикальные аккумуляторные и роботизированные модели: там модульная конструкция, мотор иной формы, встречаются винты Torx, а порядок разборки отличается. В этой статье я подробно разбираю сценарий для напольных моделей. Принципы всё же универсальны, и вы без труда адаптируете их под свой корпус.

Короткая сводка по корпусам

Чтобы представить, где искать крепёж, удобно держать в голове план. Ниже собрал частые места расположения винтов и защёлок в самых типовых исполнениях.

Тип корпуса	Где винты	Особенности
Контейнерный (циклон)	Под задними колёсами, под выхлопным фильтром, под декоративной накладкой ручки	Крышка фильтра часто на защёлках, шумопоглотитель вокруг мотора в двух половинах
Мешковый	Под ручкой переноски, в нише мешка, под передним бампером	Плотные клипсы по периметру, аккуратно поддевать пластиковым шпателем
Вертикальный/стик	Под съёмной батареей, под циклонным блоком, винты Torx	Своё шасси, отличающиеся модули, доступ к мотору сложнее

Инструменты, подготовка и простые хитрости

Лучшее, что вы можете сделать перед первым винтом, это организовать рабочее место. Я всегда стелю светлую ткань или лист ватмана на стол: сразу видно все мелочи, ничего не укатывается. Телефон держу под рукой и снимаю крупным планом каждый шаг, чтобы потом не гадать, куда шёл какой провод.

Из инструментов понадобится минимум: крестовые отвертки PH1 и PH2, тонкая плоская для поддевания защёлок, иногда Torx T10 или T15, пинцет или узкогубцы, маркер, несколько небольших пакетов для винтов и малярный скотч для подписи мешочков. Неплохо иметь мультиметр, кисточку, изопропиловый спирт и пылезащитную маску.

• Маркером подписывайте провода и пакеты с винтами: «крышка фильтра», «ручка», «корпус слева».
• Работайте без фанатизма. Если что-то не идёт, не применяйте силу, а ищите скрытую клипсу или саморез.
• Делайте перерывы на пять минут, если злитесь. Больше ошибок совершают на эмоциях, чем от незнания.

Безопасность: пару минут, которые экономят здоровье и технику

Отключите пылесос от сети и выньте шнур полностью. Конденсаторы в фильтре помех набирают заряд, дайте ему минуту-две, чтобы ушёл. Работайте сухими руками и в хорошо проветриваемом месте. Не дуйте сжатым воздухом в мотор, когда он подключен, и не раскручивайте якорь продувкой до визга: это может генерировать напряжение на проводах.

Если прибор на гарантии, самостоятельная разборка её лишит. На корпусе могут быть гарантийные наклейки, учтите это заранее. Детям и домашним здесь не место, мелкие детали и пыль не подарок для лёгких и лап.

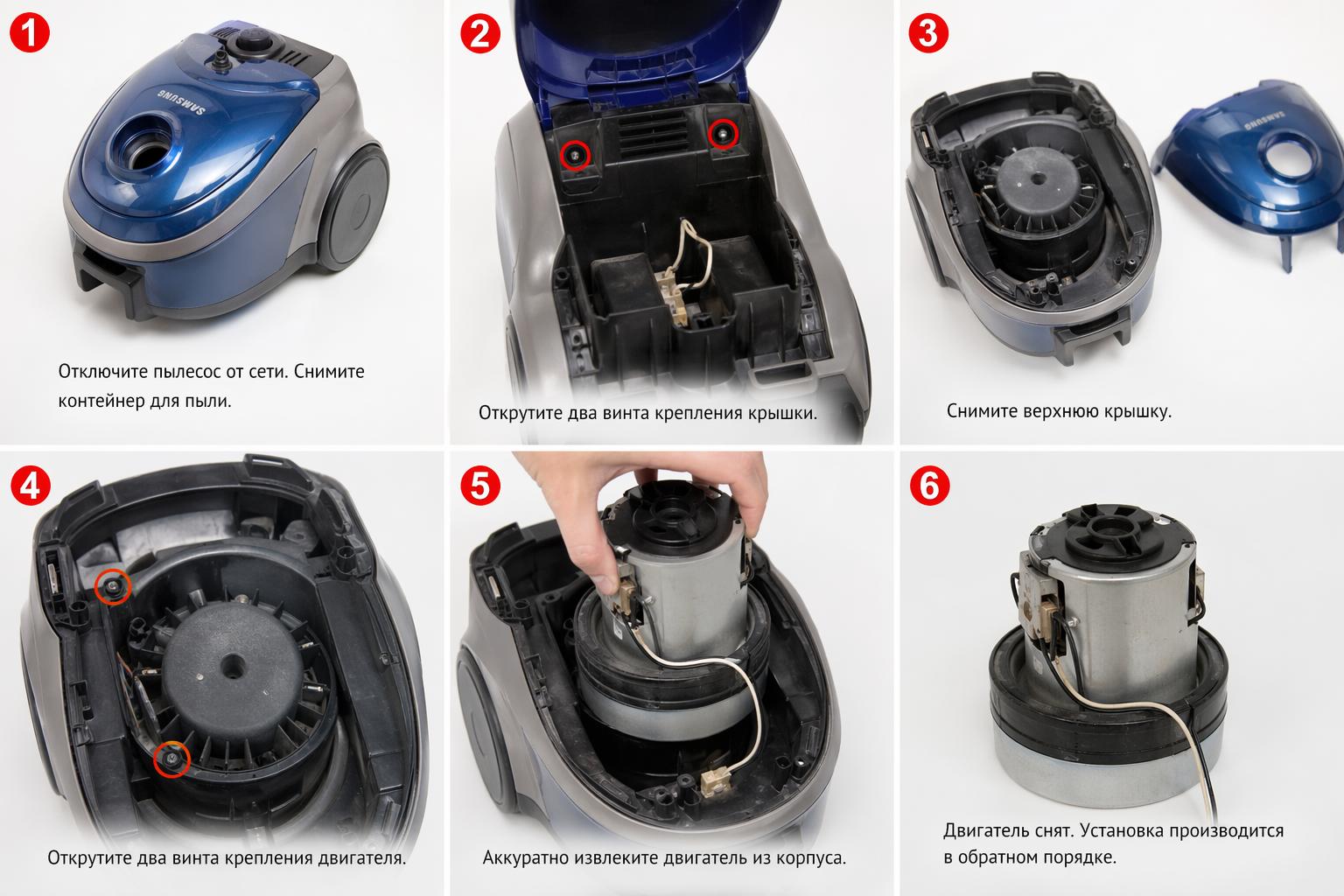

Пошагово: как добраться до двигателя и вынуть его целым

Логика почти всегда одна и та же. Идём слоями: внешний пластик, фильтры и накладки, половинки корпуса, затем моторный отсек с шумоизоляцией. Ниже порядок, который проверял лично много раз.

Если ваш конкретный пылесос чуть отличается по форме, не волнуйтесь: последовательность сохранится, могут добавиться пара саморезов в непривычных местах.

Шаг 1. Всё вытащить и ничего лишнего не тянуть

Снимите пылесборник или контейнер с циклоном. Достаньте все фильтры: предмоторный и выхлопной. Щётку и шланг уберите в сторону, чтобы они не путались под руками. Протрите пыль вокруг выхлопной решётки, иначе она потом осыплется внутрь корпуса.

Проверяйте ниши: производители любят прятать крепёж за аккуратными крышками. Если крышка идёт на защёлках, подденьте край пластиковой карточкой, чтобы не оставить следов.

Шаг 2. Охота на скрытые винты

Саморезы часто вынесены в три зоны: под ручкой переноски, у выхлопного фильтра, под задними колёсами. Колёса нередко сидят на защёлках или винтах с декоративной заглушкой. Заглушки поддевайте с внутренней стороны, чтобы не повредить внешнюю кромку.

Откручивайте по кругу, двигаясь по периметру. Каждый комплект винтов складывайте в свой пакет и подписывайте. Если винт не идёт, смените биту: слизанные шлицы потом обернутся потерянным часом на высверливание.

Шаг 3. Разделяем корпус, не ломая клипсы

Когда винты сняты, две половины корпуса всё равно держат клипсы. Ищите их на стыке верхней и нижней частей. Поддевайте стык пластиковой лопаткой, медленно перемещаясь вдоль. С характерным щелчком клипса отпускает, и вы идёте дальше.

Внутри может тянуть провод на плату регулятора или катушку шнура. Как только половинки чуть разошлись, остановитесь и оцените ситуацию. Если виден короткий провод, лучше отсоединить клеммы и пометить их скотчем с цифрами.

Шаг 4. Доступ к моторному отсеку

Внутри корпуса мотор сидит в пенопластовом стакане или резиновом кольце. Сверху может быть крышка или прижимная пластина на 3–6 саморезах. Открутите их, но не теряйте, они обычно короткие и особой длины.

Сняв прижим, вы увидите два провода на клеммах мотора и нередко дополнительный датчик термозащиты на оболочке. Фотографируйте расположение проводов сразу. На большинстве универсальных двигателей полярность для питания переменным током не играет роли, но длины жгутов и посадки клемм не одинаковые, перепутать легко.

Шаг 5. Провода, клеммы, термопредохранитель

Снимайте клеммы тянущим движением за металлическую часть, а не за провод. Если клемма «прикипела», немного раскачайте её боком. Термопредохранитель зафиксирован к мотору стяжкой или держателем, отщёлкните его аккуратно, не заламывая выводы.

Осмотрите провода. Оплавления, потемнение изоляции, трещины на месте изгиба у клемм — признаки сильного нагрева. Такое лучше заменить в комплекте, иначе новый мотор будет страдать от старых контактов.

Шаг 6. Извлекаем мотор из шумоизоляции

Мотор часто обхвачен пенопластом из двух половинок. Разъедините половинки руками, не поддевайте отвёрткой пеноматериал, он крошится. Если посадка плотная, потяните мотор строго вверх, покачивая. Не цепляйте крыльчатку и не сжимайте кожух вентилятора.

В некоторых моделях улитка воздуховода прикручена отдельной крышкой. Тогда сначала снимите эту крышку по периметру, а уже потом доставайте сам мотор. Запомните положение резинового уплотнителя, чтобы при сборке не оставить щель, из которой будет подсос пыли и свист.

Шаг 7. Быстрая диагностика: стоит ли менять, чинить или чистить

Проверяем люфт. Возьмитесь пальцами за вал и слегка пошатайте. Осевой люфт небольшой допустим, радиальный люфт, при котором вал «гуляет» в стороны, укажет на уставший подшипник. Пыль и нагар на коллекторе, щётки короче 5–6 мм, следы искрения — всё это поводы не тянуть с ремонтом.

Понюхайте мотор. Резкий запах подгоревшего лака говорит о перегреве обмоток. Такое редко чинят в быту. Щётки и подшипники меняются, если статор и ротор живы. Если вы нацелились на замену узла, следующая глава как раз про это.

Замена электромотора в пылесосе Samsung: что купить и как поставить

Правильно подобрать замену не сложнее, чем выбрать подходящий фильтр. На корпусе родного мотора есть наклейка с маркировкой. У Samsung часто встречаются коды узлов, начинающиеся на DJ31- или DJ97-, но ориентируйтесь на точную маркировку и габариты. Важно, чтобы совпали диаметр посадки в шумоизоляции, высота, расположение клемм и тип крыльчатки.

Если разница лишь в разъёмах, клеммы можно переобжать под нужный размер с помощью кримпера, не прибегая к скруткам. Нельзя ставить мотор с меньшей мощностью охлаждения или другой геометрией улитки, иначе вы получите перегрев и падение тяги.

Щётки или весь узел

Если коллектор ровный, без глубоких борозд, а люфт вала минимальный, иногда достаточно заменить щётки. Это недорого и продлевает жизнь ещё на сезон-другой. Если же слышен хруст подшипников, мотор греется, пылесос свистит и теряет мощность, лучше полностью заменить узел, чтобы не гоняться за неисправностями по одной.

Щётки подбирайте по размеру и форме держателя, не «на глаз». Новые притираются за пару минут работы на средних оборотах, но первые запуски делайте с открытым корпусом и вниманием к запахам и искрам.

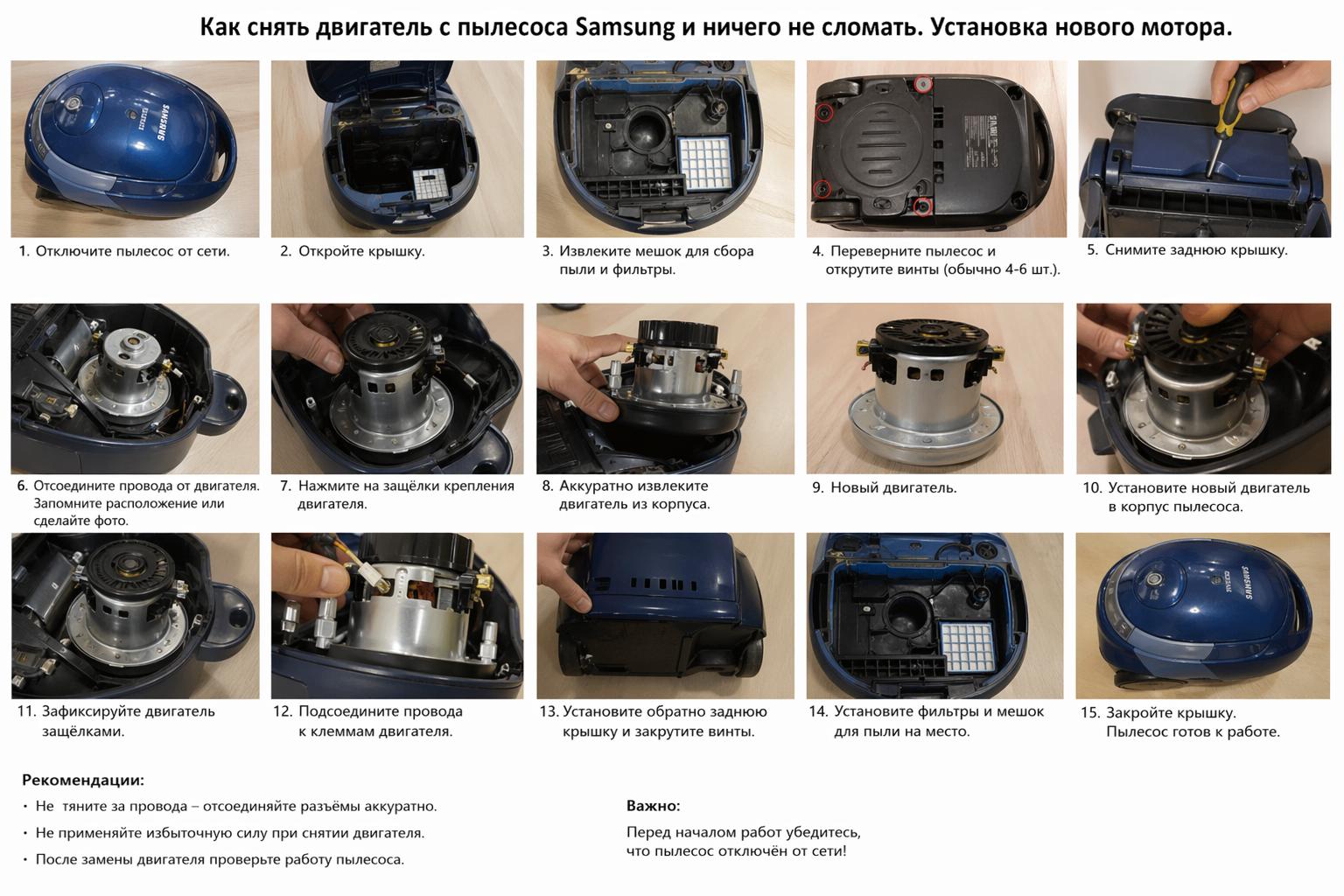

Установка нового мотора

Перед установкой вычистите гнездо шумоизоляции от пыли и крошек. Резиновый уплотнитель между улиткой и корпусом должен лечь ровно, без перекрутов. Посадите мотор на место, ориентируя клеммы так же, как было на фото до снятия. Подключите клеммы плотно, без люфта.

Термопредохранитель верните на прежнюю точку касания. Он должен плотно прилегать к корпусу мотора. Если он болтается в воздухе, сработает слишком поздно и не спасёт от перегрева. Перед закрытием моторного отсека убедитесь, что ни один провод не попал под ребро крышки.

Сборка корпуса обратно: не торопиться и проверять каждый шаг

Проведите проводку по штатным каналам и клипсам, не оставляйте её натянутой. Поставьте прижимную крышку и затяните винты крест-накрест, без перетяжки. Пенопласт должен сжаться равномерно, иначе появятся щели и свист.

Половинки корпуса сводите от передней части к задней, контролируя клипсы по пути. Если что-то не садится, не добивайте рукой. Ищите выступивший провод или винт не той длины. В конце верните фильтры, контейнер и аксессуары.

Первый запуск после вмешательства

Перед включением проверьте, что внутри не осталось отвёрток, тряпок и пакетов. Включайте сначала на минимальном режиме, прислушайтесь к звуку. Ровный шелест и стабильная тяга — хороший знак. Короткие потрескивания щёток в первые минуты допустимы.

Следите за запахом. Лёгкий запах пыли выгорит за пару минут. Запах горелого лака или быстро растущая температура корпуса — стоп и проверка контактов, уплотнения и свободного хода крыльчатки.

Частые трудности и как их обойти

Не видно ни одного винта. Значит, прячутся под колёсами или под декоративной накладкой ручки. Снимите колёса, заглушки могут быть на капле клея, подденьте изнутри.

Клипсы не отпускают. Используйте две пластиковые лопатки и двигайтесь вдвоём: одна удерживает зазор, вторая идёт дальше по стыку. Не лезьте металлической отвёрткой в видимую часть шва.

Клемма не снимается. Нанесите каплю спирта на соединение, слегка раскачайте и тяните только за металлическую часть. Плоскогубцами держите корпус клеммы, чтобы не вырвать провод.

Гул и вибрация после сборки. Проверьте, не перекосило ли уплотнитель улитки и не попала ли крошка пенопласта в крыльчатку. Снимите крышку, продуть и собрать снова.

Как понять, что дело не в моторе

Потеря тяги при нормальном звуке чаще связана с фильтрами или засором в шланге. Сильная искра и запах на старте при длинных щётках могут идти от китайских щёток не по размеру. Регулятор оборотов, если он есть, может «сыпаться» и давать провалы мощности без механических шумов.

Простейший тест с мультиметром: измерьте сопротивление обмоток мотора на снятом узле. Короткое замыкание или обрыв покажут явную неисправность. Если сопротивление вменяемое, а подшипник не воет, возможно, беда в плате управления или термопредохранителе.

Личный опыт: две типичные истории из мастерской

Однажды принесли пылесос, который «заорал и умер» после ремонта квартиры. Хозяин менял мешок, но забыл про предмоторный фильтр. Пыль летела прямиком на крыльчатку, подшипник хватанул абразива, и вал начал гулять. Двигатель сняли минут за десять, люфт был очевиден. Замена узла заняла полчаса, а к шуму добавили обычный урок: фильтры — не украшение, их меняют вовремя.

Другой случай касался неудачной сборки. Человек всё сделал правильно, но уплотнитель улитки лёг с загибом. Пылесос пел тонким свистом, хозяин грешил на новый мотор и хотел сдать обратно. Пересобрали, проверили прилегание, свист исчез. Не всегда новые детали виноваты, иногда достаточно ровно положить старые.

Есть и бытовая хитрость для организации работ. Когда я жду, пока подсохнет клей на разошедшейся шумоизоляции, отвлекаюсь на чтение, например заглядываю в крипто-тематику. Здесь, к слову, есть толковый криптовалютный блог: криптовалютный блог. Переключение помогает вернуться к сборке без спешки.

Уход за мотором и как продлить срок службы

Главный враг мотора — пыль, которая не должна доходить до крыльчатки. Меняйте предмоторный фильтр чаще, чем советует инструкция, особенно если уборка идёт после ремонта или с мелким мусором. Не игнорируйте необычный звук, легкое подвывание в начале — ранний сигнал уставших подшипников.

Раз в полгода снимайте и промывайте контейнер, вычищайте циклонные каналы. Засор снижает поток воздуха, мотор работает в тяжелом режиме и греется. Щётки лучше осматривать раз в год, если пылесос трудяга и убирает часто.

Важные мелочи при выборе заменителя

Смотрите на высоту посадки и диаметр «бочки» мотора, на ориентацию клемм и тип крыльчатки. Мотор с другой высотой может упереться в крышку или, наоборот, оставить щель. В продаже встречаются «универсальные» варианты, но даже они требуют проверки по габаритам и уплотнителям.

Если размышляете про улучшение мощности, помните о балансе. Блок питания, проводка и фильтры рассчитаны на определённую тепловую нагрузку. Излишне мощный мотор выжжет контакты или будет душиться корпусом и сеткой фильтров. Иногда Замена электромотора в пылесосе Samsung на прямой аналог — самое мудрое решение.

Короткий алгоритм от начала до конца

• Обесточить, вынуть контейнер и фильтры, освободить доступ.
• Найти и выкрутить все винты, включая спрятанные под крышками и колёсами.
• Разъединить корпус, отщёлкнув клипсы без усилия.
• Открыть моторный отсек, сфотографировать проводку.
• Снять клеммы, освободить термопредохранитель.
• Вытащить мотор из шумоизоляции, оценить щётки, подшипники, люфт.
• Поставить новый узел или обслужить старый, вернуть уплотнители.
• Собрать всё в обратном порядке, проверить на минимальном режиме.

Разобрать — полдела: где ошибаются чаще всего

Перепутанные клеммы и забытые фото — классика жанра. Делайте метки маркером и не поленитесь лишний раз щёлкнуть камеру. Второе место делят треснувшие клипсы и сорванные шлицы от неуместных усилий. Если что-то не идёт, ищите маскировку, а не увеличивайте рычаг.

Третья ошибка — сборка «на слух». Свист воспринимается как «сам пройдёт». Нет, не пройдёт: свист — это либо подсос воздуха через щель, либо мусор на крыльчатке. Разберите, проверьте уплотнение и чистоту, потом спокойно собирайте заново.

Когда всё же в сервис

Если на якоре сильные подгар и эллипс, если у статора обвязка обгорела, если подшипники закисли и вал заблокирован, домашний ремонт превращается в борьбу со следствиями. В таких случаях выгоднее заменить узел целиком или отдать в сервис, где есть прессы и правильный инструмент для подшипников.

Ещё одна причина не героствовать — неисправная катушка шнура с обрывом. Разбирать её без опыта не стоит: пружина там коварная. Проще найти модуль в сборе и просто переставить.

Ответы на вопросы, которые задают чаще всего

Нужно ли снимать задние колёса

Часто да. Под ними прячутся винты. Колёса держатся на защёлках или винтах под заглушкой. Снимая, не рвите наружный диск, подденьте изнутри, там толще пластик.

Что за металлическая «таблетка» на моторе

Это термопредохранитель. Он срабатывает при перегреве и обесточивает мотор. Если он «в обрыве», а мотор жив, можно заменить на аналог той же температуры срабатывания, закрепив так же плотно к корпусу.

Сколько по времени занимает вся операция

Первый раз закладывайте полтора часа с запасом. Со второй попытки вы уложитесь в 30–40 минут неспешной работы. Больше времени уходит на поиск спрятанных саморезов.

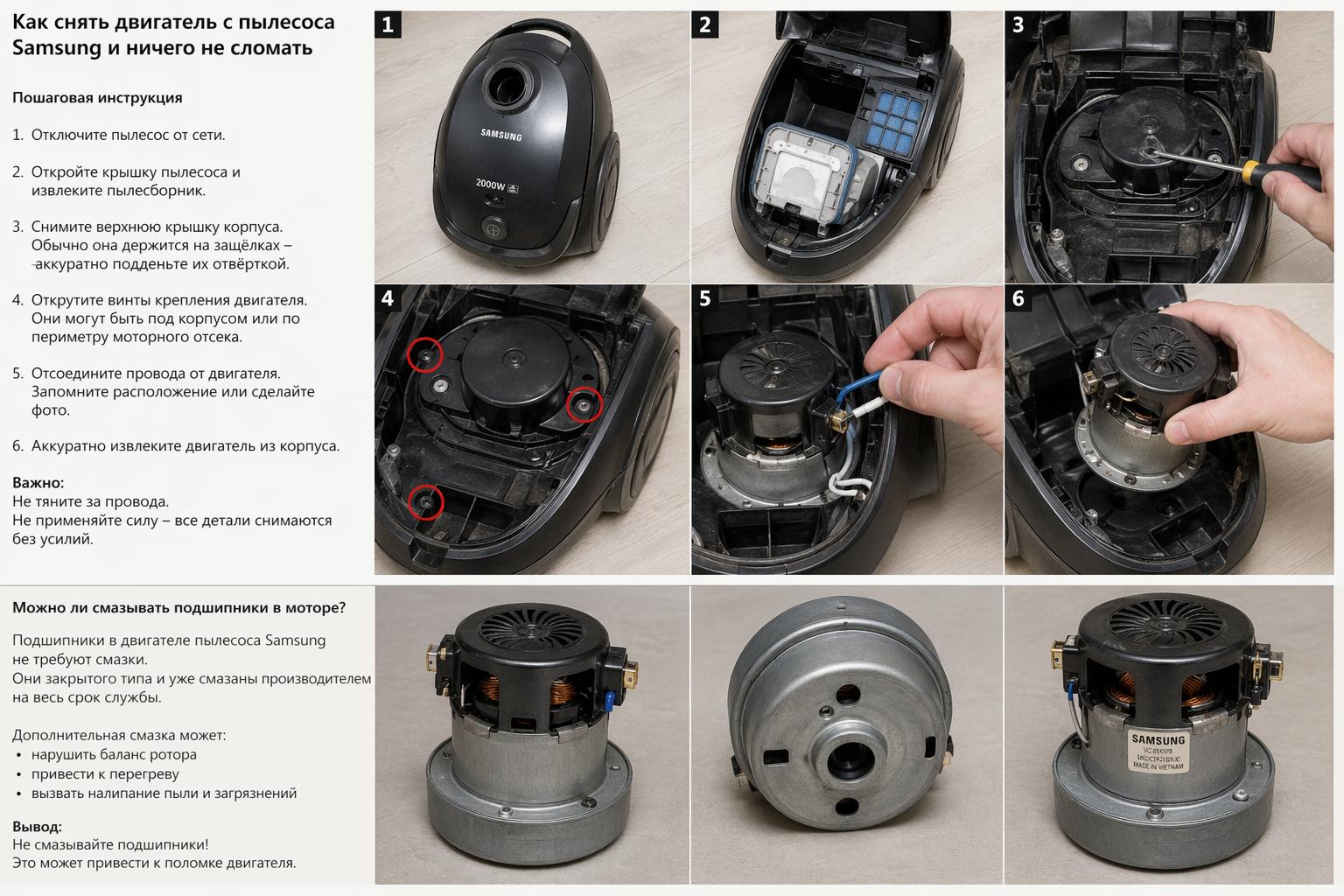

Можно ли смазывать подшипники в моторе

Обычные закрытые подшипники не рассчитаны на обслуживание. Если они загудели, их меняют. Вскрытие и «капля масла» дают кратковременный эффект и ускоряют износ.

После сборки стало пахнуть пылью

Это нормально в первые минуты, пока выгорают остатки пыли. Дольше пары запусков запах держаться не должен. Если он остаётся, проверьте, не забыт ли внутри мусор и правильно ли установлен предмоторный фильтр.

Если нужен только доступ для чистки крыльчатки

Иногда мотор жив, а шум вызывает песок в улитке. В этом случае достаточно снять верхнюю крышку моторного отсека, приподнять шумоизоляцию и аккуратно кисточкой, пылесосом или мягкой продувкой очистить крыльчатку. Главное — не крутить её от руки с силой, не вгонять абразив глубже.

После очистки убедитесь, что уплотнитель по периметру улитки лёг плотно. Маленькая щель даст свист, который будет слышен во всей квартире.

Фотодневник и порядок: почему это важно

Камера смартфона — ваш друг. Фото клемм, положение уплотнителя, маршруты проводов экономят время при сборке. Пакеты для винтов, подписанные маркером, исключают попытки «примерить» не тот крепёж и сорвать резьбу.

Для мелочей подойдёт коробка от яиц. В каждую ячейку складывайте винты с конкретной зоны. Смешно, но работает лучше дорогих органайзеров, когда спешишь.

Ещё немного о звуках: как они подсказывают диагноз

Свист почти всегда про воздух и щели. Гул — про подшипники. Скачущие обороты с искрами — про щётки и коллектор. Тихий, но отчётливый «цок» в начале — иногда про мусор в крыльчатке.

Учитесь слушать свою технику. Это сэкономит деньги и нервы. И подскажет, когда Замена электромотора в пылесосе Samsung — наилучший ход, а когда хватит щёток и чистки.

Про электрику: минимум проверок мультиметром

На снятом моторе измерьте сопротивление между клеммами. Сильное отклонение в ноль или в бесконечность — плохой знак. Проверьте термопредохранитель в разрыв: если он в обрыве, мотор не запустится, хотя будет казаться «мертвым».

Осмотрите пайки на плате регулятора и клеммы в катушке шнура. Трещины на кольцевых дорожках и потемневшие контакты — частые причины пропадания мощности, которые несправедливо списывают на мотор.

Экономика ремонта и разумные ожидания

Цены на новые моторы варьируются. Подходите прагматично: если корпус цел, щётки менялись недавно, нет следов перегрева, а подшипники воют, выгодна ровно та самая Замена электромотора в пылесосе Samsung целиком. Собирать Frankenstein из старых деталей и бэушных узлов — риск получить повторную разборку через месяц.

Иногда лучше вложиться один раз и получить спокойные годы работы. А чтобы не возвращаться к этому разговору слишком скоро, держите фильтры в чистоте и не гоняйте пылесос на забитой щётке.

Маленькие доработки, которые помогают

Если шумоизоляция растрескалась по краям, склейте стык тонкой полоской термостойкой ленты. Не используйте клей, который дубеет на холоде. Лента держит форму, не крошится и не даёт пенопласту расползаться.

Контакты клемм можно слегка обработать спиртом и поджать губки пассатижами, если они прослабли. Плотный контакт — залог меньшего нагрева и стабильных оборотов.

Финальная проверка по списку

• Все винты на месте, нигде не «торчат» лишние.
• Провода уложены в каналы, не пережаты крышкой.
• Уплотнитель улитки лёг без складок.
• Фильтры чистые и стоят как надо.
• На запуске нет свиста и посторонних вибраций.

Главная мысль, которую стоит унести с собой

Разобрать пылесос аккуратно реально, если не спешить и фиксировать каждый шаг. Слои идут один за другим, и в какой-то момент вы держите в руках мотор, который либо просится на замену, либо ждёт новых щёток. От этого момента до работающего прибора — один правильный уплотнитель, пара плотных клемм и минут тридцать спокойной сборки.

Именно так я рекомендую подходить к задаче снять двигатель с пылесоса Samsung и ничего не сломать: с вниманием к деталям, фотографиями под рукой и готовностью сделать шаг назад, если что-то упирается. Тогда техника отвечает взаимностью и верно служит дальше, а вы получаете редкое удовольствие от понятного, завершённого ремонта.
